機械電氣協同設計，到底能做些啥？

时间：2022-07-25     【原创】

在產品設計過程中

電氣設計人員通常認為

只要把原理圖和程序設計完成就好

對結構部分基本不關心



而當產品生產制造時

就會出現各種問題

比如




1

電氣元器件的位置沒有被結構工程師事先考慮到
在最后裝配的時候才發現
沒有預留電氣元器件的安裝位置
這個時候就只能返工或者臨時找個其它位置放置





2

雖然預留了電氣元器件的安裝位置
但是由于電氣工程師更改電氣元器件
安裝尺寸發生了變化
結構工程師未能及時更新
到最后裝配的時候才發現
可能需要重新開孔
從而降低產品質量






3

結構工程師只對結構部分進行的了干涉檢查
沒有對電氣元器件的尺寸進行干涉檢查
導致在裝配的時候出現干涉
可能會造成其它位置的設備發生干涉等情況






4

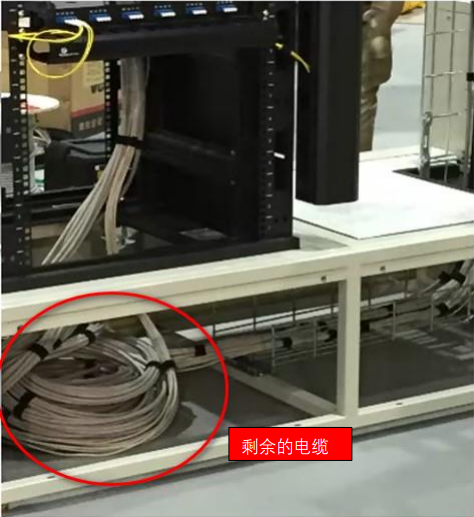

在原理圖設計階段只能對
電線電纜的使用長度做出大致的預估
現場安裝時只好過多的預留長度
導致成本的浪費





5


無法做電纜的布線和規劃
在當前的電纜路徑規劃中
以符合電纜折彎半徑的方式進行布線
是否滿足設計要求無法得知
在生成中只能強行折彎電纜
導致產品質量的降低



如果機械設計和電氣設計能同步進行的話
就能很好地解決以上問題



SOLIDWORKS Electrical機電協同設計方案包含2D原理圖設計和3D空間設計兩部分，其中2D設計主要體現在智能電氣原理圖設計上，涵蓋符號的自動命名，部件的智能選型，自動的關聯參考和更新，自動的電線編號，元器件清單的自動統計等功能。


3D電氣設計部分，則可以實現三維空間布局，在原理圖設計好以后，將原理圖中的設備快速地布局到控制柜中，以直觀的形式檢查設計的合理性。



同時我們也可以進行布線（電氣系統）和布管（氣動液壓系統）的需求，一方面是空間的考慮，另一方面是生產的考慮，比如自動計算管線的長度，便于采購與加工。例如有的企業會購買自動下線機，一次性批量生成電線，并給這些電線打上號碼管，從而降低人工成本，而這些都需要在設計時給出精確的電線長度和標識。



最重要的是可以實現完整的數字化樣機。雖然現在很多企業的結構模型已經進行了三維設計，模型的準確度也非常好，但是都缺少了重要的電氣部分。使用SOLIDWORKS Electrical 3D可以讓電氣工程師和機械工程師同時完成一個項目設計，把結構設計和電氣設計進行無縫集成，在基于同一數據庫的基礎上進行電氣結構的雙向更新；可以在SOLIDWORKS中進行3D布線和空間驗證。



在未來，電氣、氣動液壓、三維機械設計整合到一起是一種必然趨勢，這種整合不是單純的軟件整合，而是設計流程的大變革，雖然目前還處于初級階段，但SOLIDWORKS Electrica機電協同設計方案集成結構和電氣設計已經是比較成熟的方案了，能夠幫助企業在市場競爭中獲得較大的優勢。
